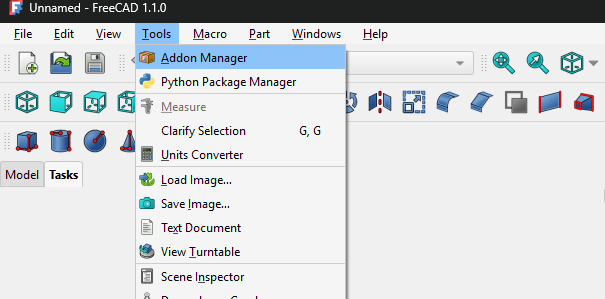

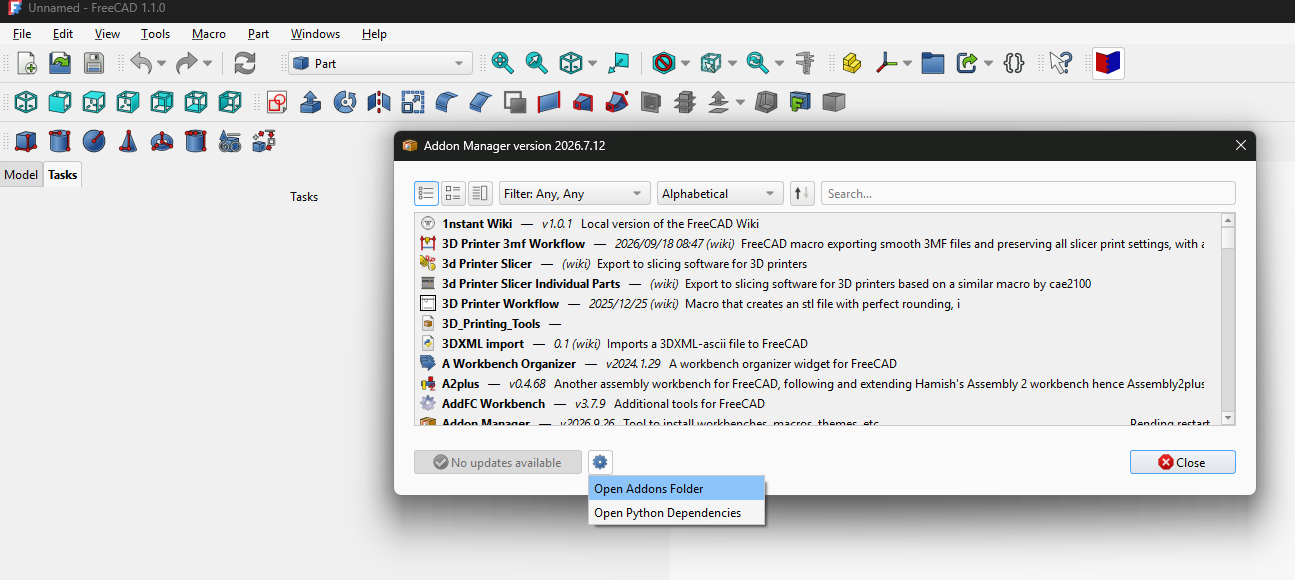

Apri il tuo modello o il file STEP in FreeCAD. Seleziona i corpi o i solidi nell'albero del modello o nella vista 3D; utilizzare Ctrl per selezionare diversi oggetti. Apri lo Strumento di nidificazione e fai clic su Aggiungi selezionato. Gli oggetti sorgente selezionati possono essere aggiunti automaticamente all'apertura dello strumento.

Le copie funzionanti appaiono in Nesting_Preview. Ispezionare la faccia rivolta verso l'alto, soprattutto quando sono presenti fori o scanalature su un solo lato.

Utilizzare Importa DXF… o Importa SVG… per caricare i profili delle parti. L'importazione DXF può accettare più file in un'unica operazione. Ispeziona l'anteprima dopo l'importazione e controlla i contorni interni e la scala.

Per uno DXF che rappresenta il grezzo anziché una parte, utilizzare il pulsante Aggiungi materiale più avanti nel flusso di lavoro.

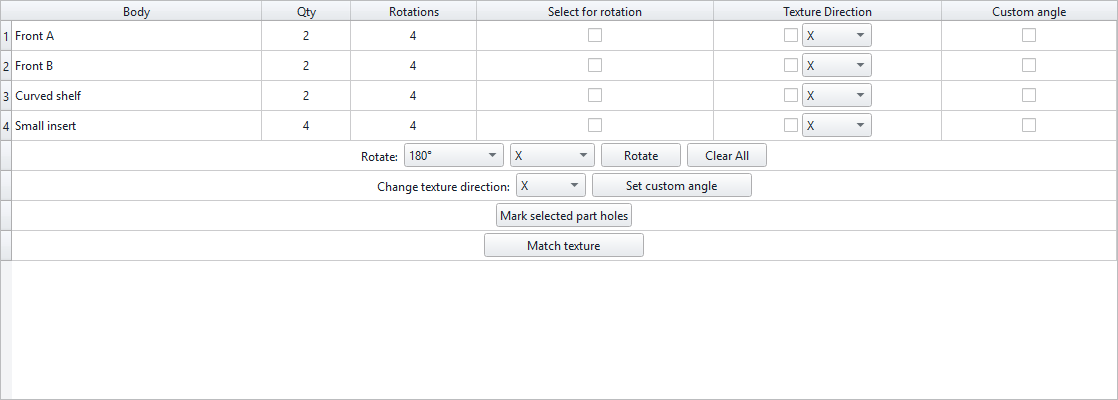

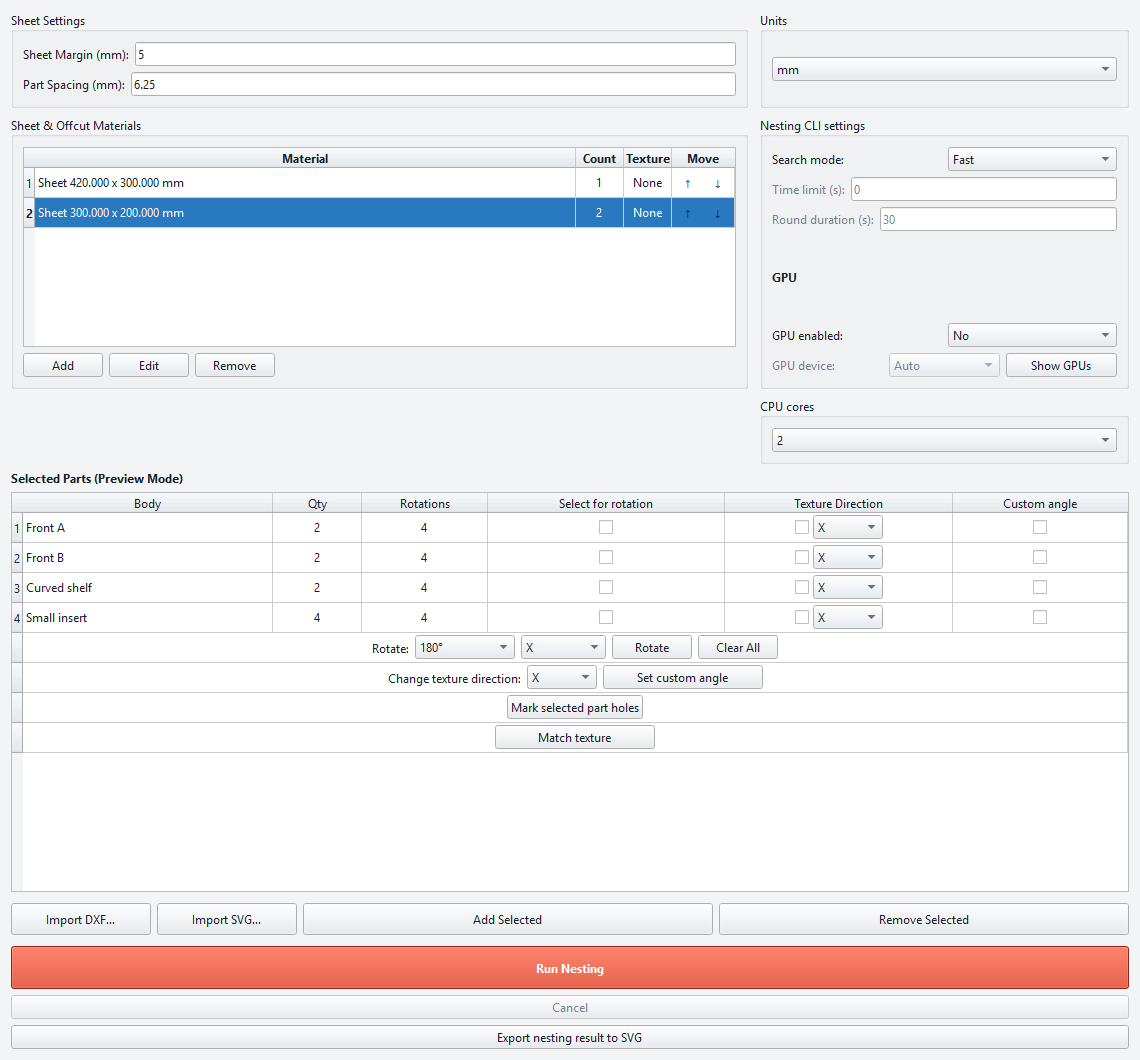

Il numero di riga identifica ciascuna parte o gruppo di texture salvato. Fare clic su una riga per selezionarne l'anteprima della geometria. Fare doppio clic su Qtà per inserire un numero intero positivo e fare doppio clic su Rotazioni per modificare gli angoli consentiti.

Utilizzare Rimuovi selezionati per rimuovere le righe indesiderate. La selezione della riga è diversa dalla casella di controllo Seleziona per rotazione, che sceglie gli obiettivi per il comando Ruota di preparazione.

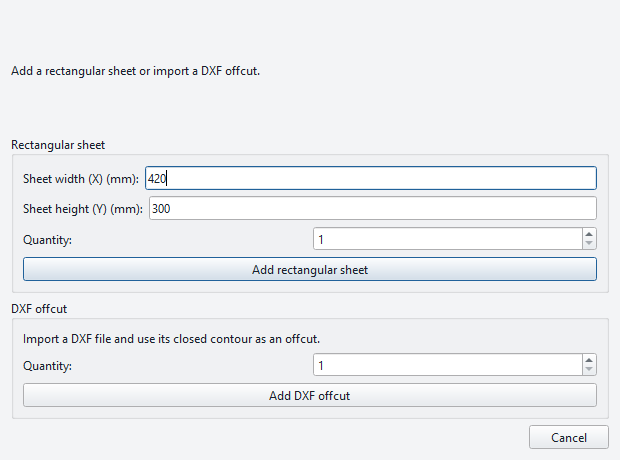

Fare clic su Aggiungi nella sezione materiale. Inserisci le dimensioni del foglio e il numero di fogli disponibili. Imposta il Margine del foglio e la Spaziatura della parte nella finestra principale.

Selezionare una riga di materiale e fare clic su Modifica per modificarla. Seleziona e rimuovi una riga quando lo stock non è più disponibile per questo lavoro.

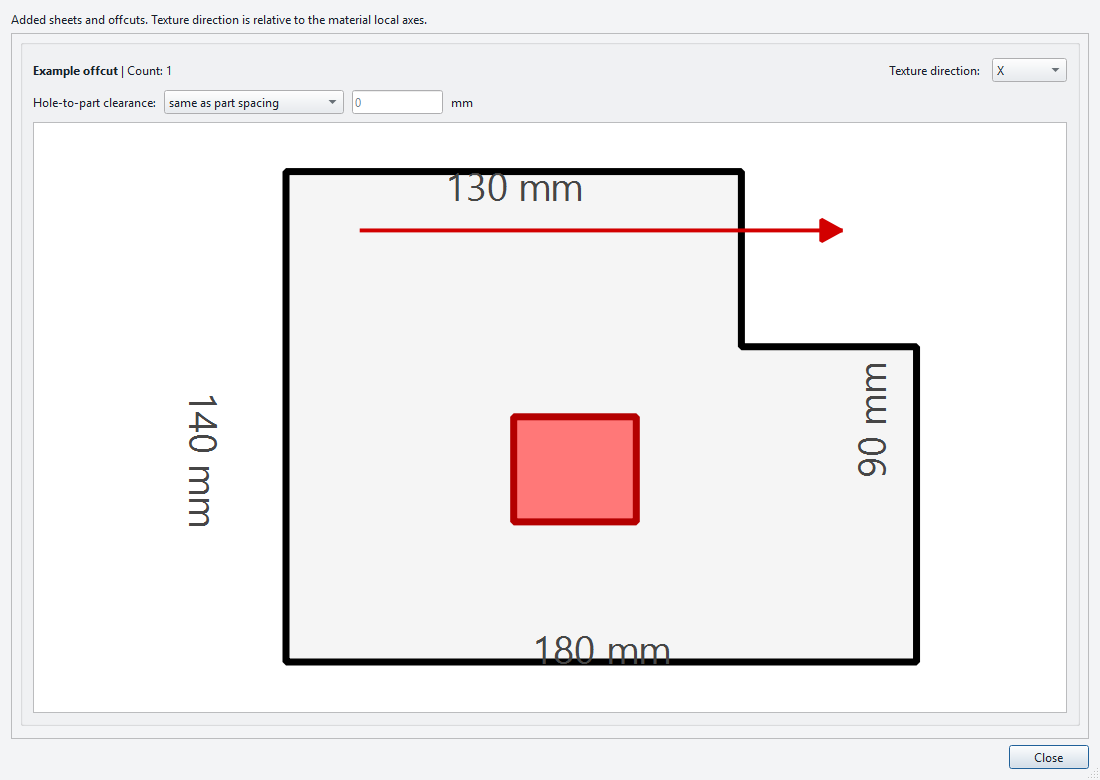

Aggiungere stock utilizzando un contorno DXF quando il materiale disponibile non è rettangolare. Ispezionarne il contorno, la quantità disponibile, la direzione della grana e le regioni interne escluse.

Utilizza l'azione Modifica grezzo per rivedere o modificare un profilo importato prima di nidificare.

Selezionare le parti con Seleziona per rotazione, scegliere X o Y come asse di rotazione orizzontale, scegliere l'angolo e premere Ruota. Queste rotazioni di preparazione cambiano quale faccia punta verso l'alto; sono separati dagli angoli di annidamento consentiti nella colonna Rotazioni.

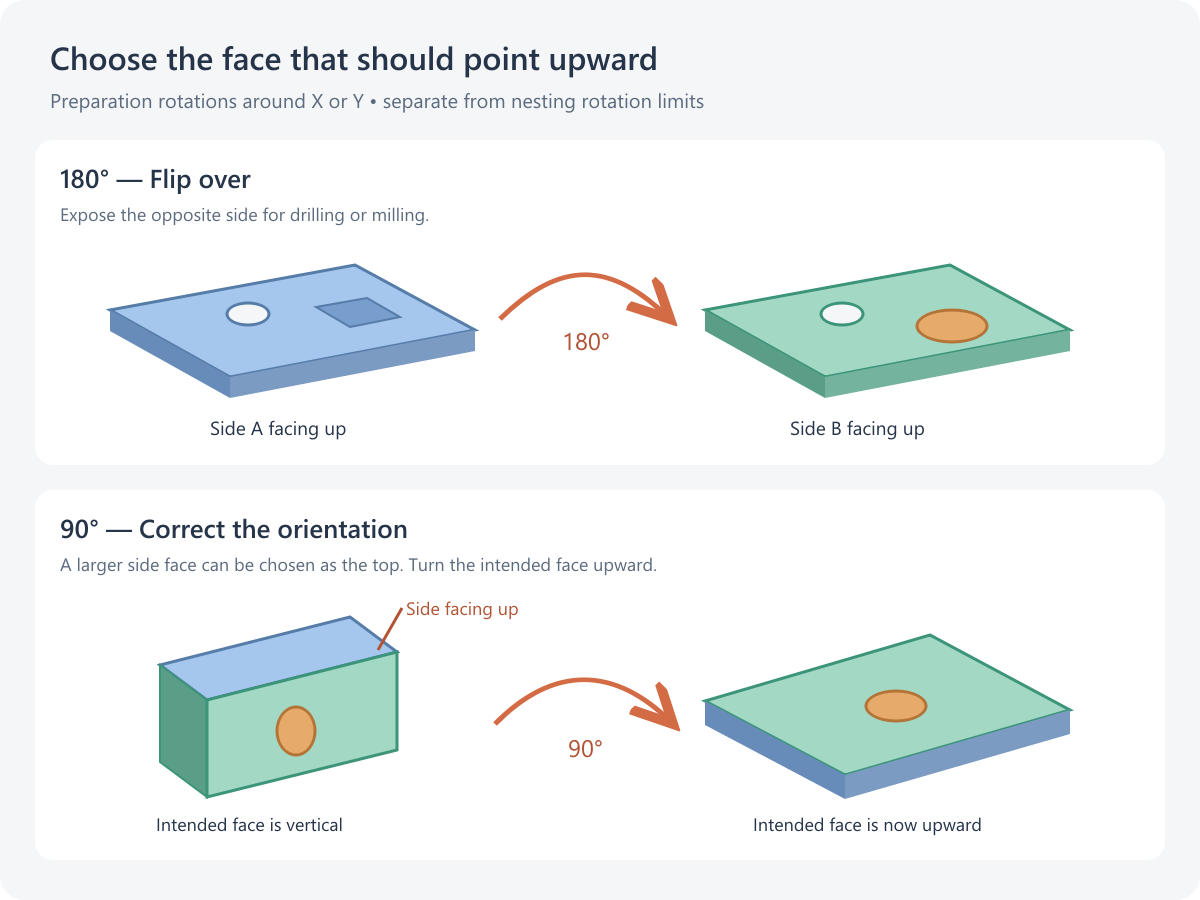

180° — Capovolgi: capovolgi una parte 3D quando desideri praticare fori o fresare tasche sul lato opposto. Verificare che la faccia di lavorazione prevista sia ora rivolta verso l'alto.

90° — Correggi il lato rivolto verso l'alto: 1stNesting allinea inizialmente la faccia più grande verso l'alto. Alcune parti hanno una faccia laterale più grande della faccia superiore prevista. Ruotare tale parte di 90° attorno all'asse X o Y appropriato per posizionare la faccia prevista verso l'alto, quindi controllare l'anteprima.

Modificare il valore Rotazioni per una parte per controllare quali orientamenti nel piano può utilizzare il motore di nidificazione. Le opzioni standard includono un orientamento singolo, quattro orientamenti a un quarto di giro, incrementi di 45° e un elenco personalizzato come [0, 180].

Limitare le rotazioni quando la granulometria o un altro vincolo direzionale sono importanti.

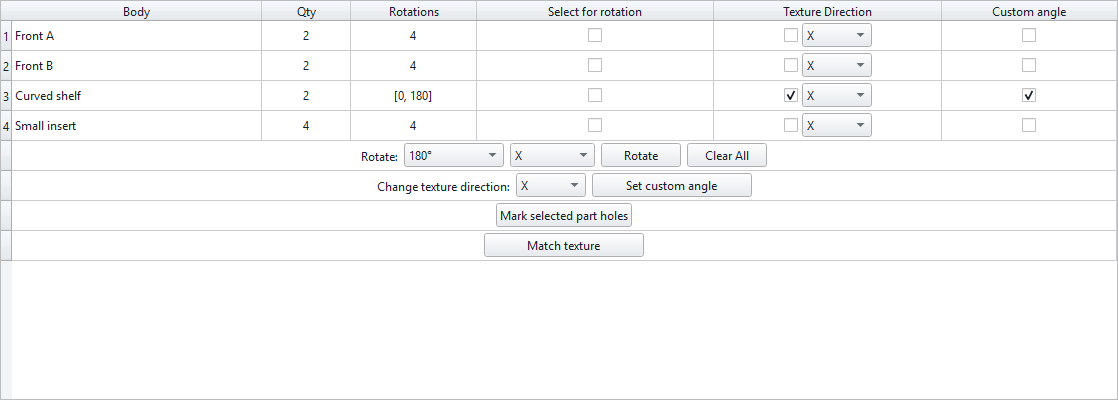

Abilita la direzione della trama e scegli la direzione X o Y locale della parte. L'anteprima ruota la parte e la relativa freccia di direzione in modo che la freccia rimanga orizzontale. Le parti con direzione vincolata utilizzano [0, 180].

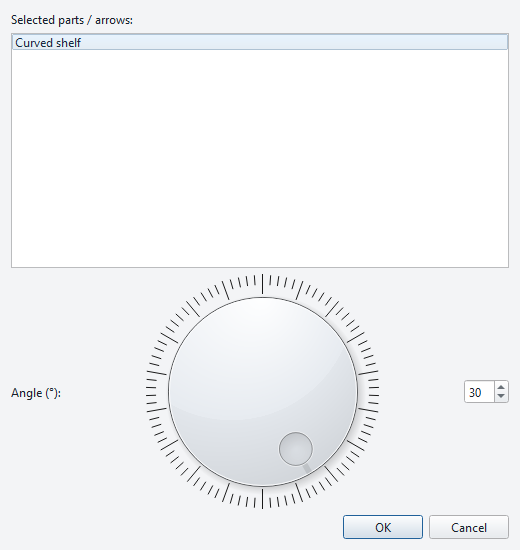

Per un'altra direzione, attiva anche Angolo personalizzato e utilizza Imposta angolo personalizzato. Ispezionare la freccia di anteprima dopo aver effettuato la selezione.

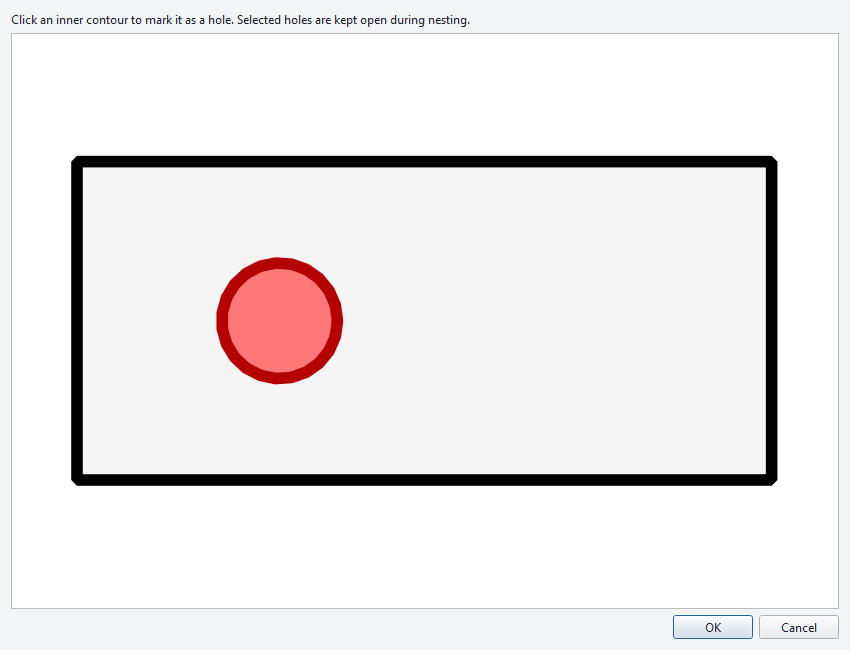

Selezionare una riga della parte e utilizzare Contrassegna i fori della parte selezionata. Scegliere i fori passanti appropriati che la geometria del nesting dovrebbe considerare. Rivedi i contorni interni evidenziati prima di continuare.

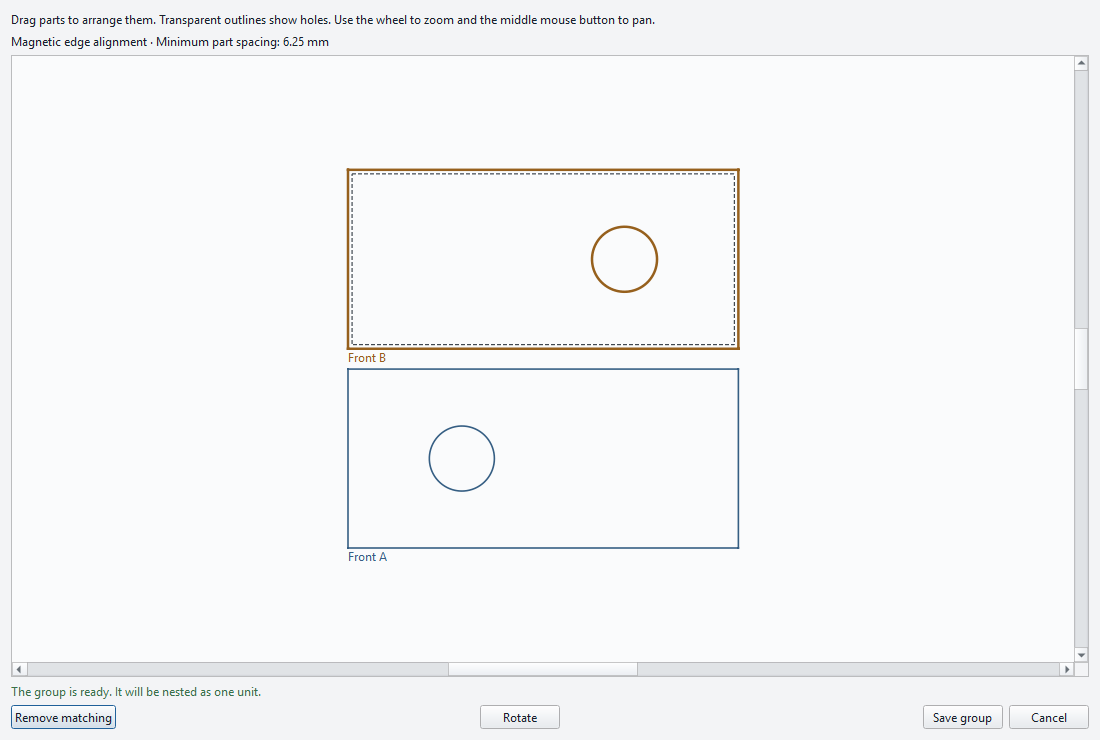

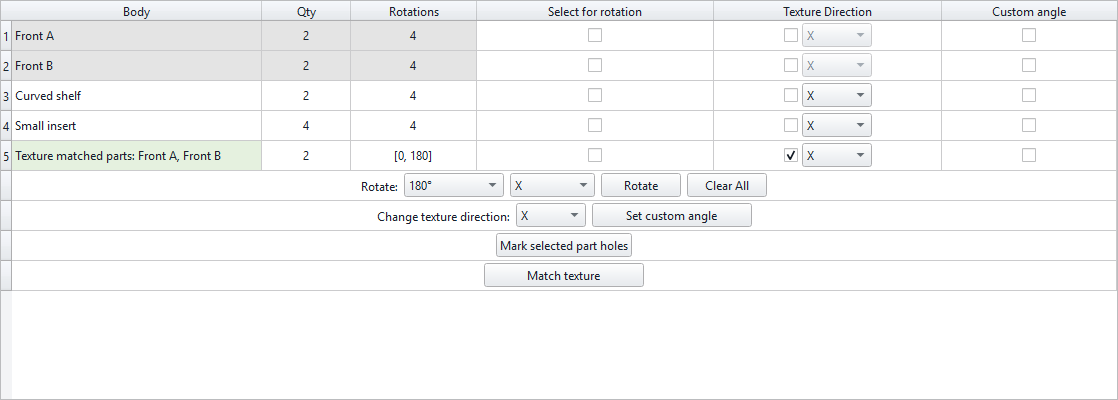

Seleziona le parti correlate e apri Abbina texture. Trascina i loro contorni trasparenti in posizione; i fori interni rimangono visibili. La griglia invisibile allinea le parti vicine, mentre i controlli di collisione preservano la spaziatura minima configurata.

Selezionare una parte e premere Ruota per ruotarla di 90° in senso orario. Premi Salva gruppo quando l'arrangiamento è pronto.

Un gruppo di parti corrispondenti alla Texture salvato viene visualizzato come riga di tabella numerata. Nidifica come un perimetro organizzato, preservando le posizioni visualizzate dei suoi membri.

Apri l'editor delle corrispondenze e premi Rimuovi corrispondenza per rilasciare nuovamente le parti del gruppo selezionato nella tabella. Controlla nuovamente la direzione della texture e i vincoli di rotazione se cambi la disposizione.

Scegliere Primo (veloce) per fermarsi dopo una soluzione iniziale valida. Scegli Continuo per continuare a cercare miglioramenti; imposta un limite di tempo quando desideri una corsa limitata.

Una scadenza continua pari a zero significa ricerca illimitata. Annulla può interrompere un'esecuzione lasciando disponibile un layout valido già pubblicato.

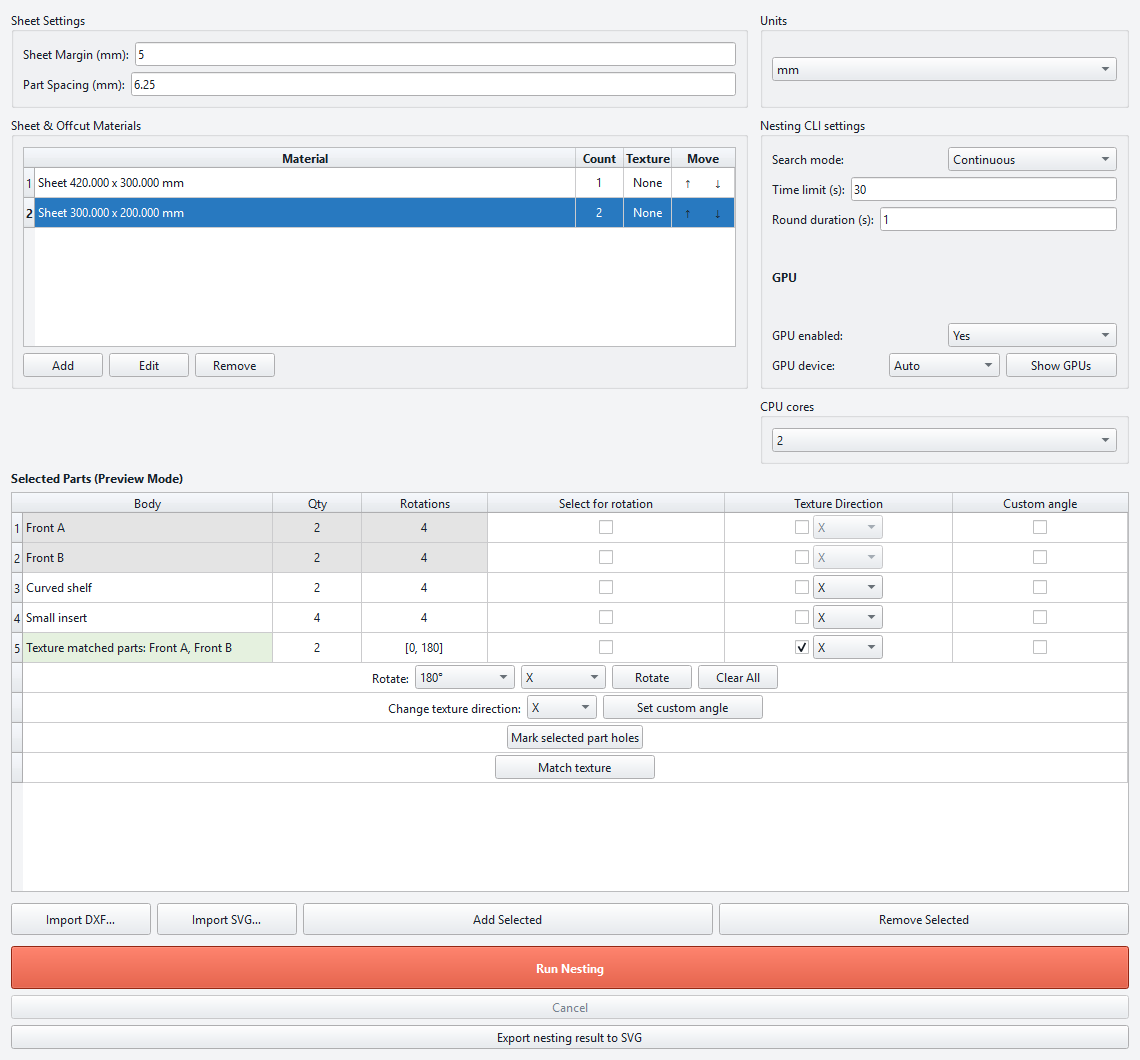

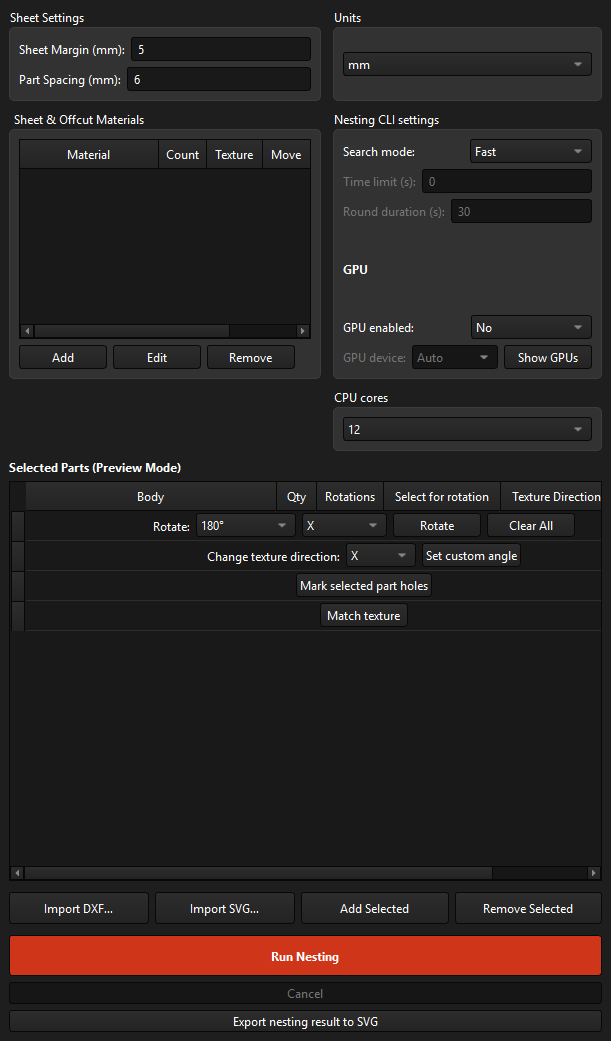

La finestra principale espone i controlli del processore utilizzati per il lavoro di annidamento. L'elaborazione della CPU è disponibile; L'elaborazione GPU OpenCL è opzionale. Utilizza Mostra GPU per controllare i dispositivi rilevati prima di selezionarne uno.

La disponibilità della GPU dipende da un driver installato compatibile e dal supporto OpenCL.

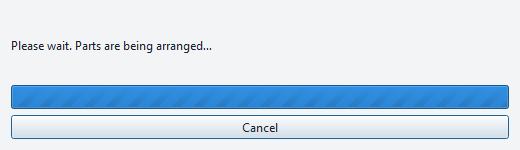

Fare clic su Esegui annidamento quando l'elenco delle parti, il grezzo, la spaziatura, i margini e le regole di rotazione sono pronti. Segui la visualizzazione dell'avanzamento mentre il motore effettua la ricerca.

Usa Annulla se vuoi fermarti. Quando un risultato valido è già stato pubblicato, può rimanere disponibile per la verifica.

Il documento Nesting_Result apre la disposizione completata e visualizza il risultato. Esaminare i fogli utilizzati, le posizioni delle parti, gli orientamenti e le relazioni tra i gruppi di texture.

Il banco di lavoro ricostruisce la geometria originale, quindi i bordi curvi e i dettagli di lavorazione rimangono disponibili per l'ispezione.

I ponti uniscono le parti vicine in un unico contorno connesso. In CAM, il contorno può essere tagliato come un taglio continuo su più parti, riducendo gli avviamenti separati e le retrazioni o i movimenti di spostamento non necessari della testina laser. I tagli dei fori e i percorsi di taglio specifici della macchina sono ancora configurati in CAM.

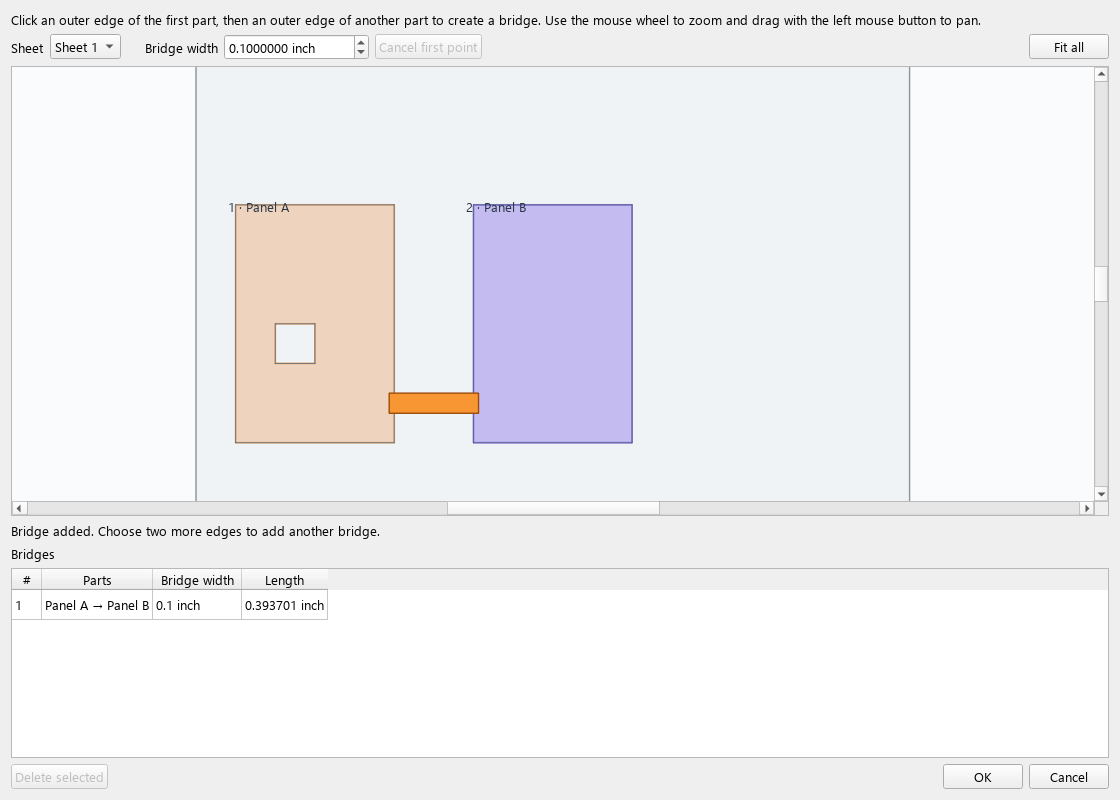

Esegui l'annidamento, quindi fai clic su Crea ponti accanto ad Abbina texture. Scegli la lastra e inserisci la larghezza del ponte nelle unità mm o inch selezionate. Fare clic su un bordo esterno della prima parte, quindi su un bordo esterno della seconda parte per aggiungere un ponte. L'editor verifica che l'intera larghezza del ponte non attraversi un'altra parte o un foro.

Utilizzare la rotellina del mouse per eseguire lo zoom, trascinare con il pulsante sinistro del mouse per eseguire la panoramica e premere Adatta tutto per visualizzare il foglio. Seleziona un bridge errato nell'elenco e premi Elimina selezionato. Premere OK per creare Nesting_Bridges. Ogni gruppo connesso diventa un solido 3D o un profilo di taglio 2D unito, pronto per essere esportato in CAM.

Premere Esporta risultato di nidificazione in SVG dopo aver ottenuto un risultato. Scegli il percorso del file di output. Il rapporto fornisce i singoli colori delle parti e include legende, posizioni, angoli, aree, informazioni posizionate/non posizionate e utilizzo del foglio.

SVG è un rapporto di layout. Crea e verifica separatamente percorsi utensile specifici della macchina nel flusso di lavoro di produzione.
